循环热风式台车退火炉的构造及其工作详情

　　据悉，一款循环热风式台车退火炉，其炉内热风为循环式、退火的温度均匀、退火的质量良好，解决了传统退火炉温度不均与退火质量较差之现象，

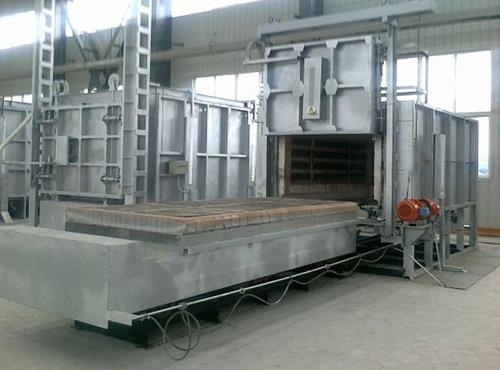

　　该退火炉，包括炉仓，炉仓的左端配置了炉门，炉仓的底部配置了水平导轨，水平导轨上配置了台车，炉仓内部配置了开口朝向于炉门方向的隔离罩，隔离罩与炉仓的内壁间构成了加热腔，炉仓的内顶面、前侧面、后侧面均配置了电加热丝，炉仓的右端面配置了离心风机，炉仓的右端外侧配置了电机支架，电机支架上配置了驱动离心风机转动的电机，隔离罩的右端与离心、风机的对应处配置了回流孔，隔离罩的下侧面配置了台车避让的缺口，在台车避让缺口的两侧配置了卡条，台车的两侧配置了与卡条配合的卡槽。

　　待退火的物料放在台车退火炉的台车上，炉门打开，台车和物料一起进入炉仓里，台车在移动并且进入到台车避让缺口里，台车的两侧卡槽和台车缺口处的卡条配合，关上炉门，电加热丝通电对加热腔加热，电机开启带动离心风机转动，离心风力在转动之时，气流由离心风力上的圆周面排出之后进入到加热腔里，而后由隔离罩开口端处进入到隔离罩里，并且由回流孔之处进入到离心风机形成循环，从而保持了隔离罩内的退火温度趋于均匀，增进了金属材料的退火质量。

　　台车退火炉热处理后，台车自动移出时，台车向左移动一段距离时，水平滑杆失去台车的限位之后于复位弹簧作用下回位，水平滑杆的右端远离接近传感器，此时控制器控制收卷电机转动、打开炉门，从而便于台车顺利移出。
