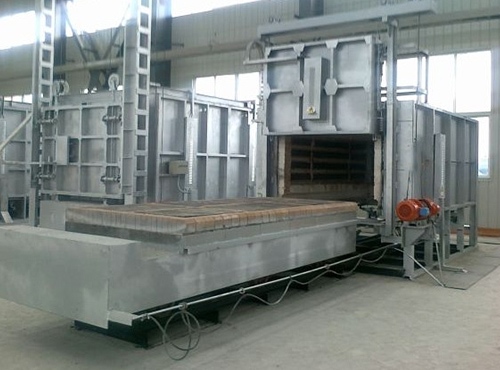

台车退火炉原保护气氛注入系统的研究

　　台车退火炉原保护气氛注入是氢气管路和氮气管路在混合器站混合罐处连接，两种气体按一定比例混合后，产生HNx保护气体，直接注入炉内。

　　烘炉前，操作人员在混合气站操作画面上选择N，吹扫模式，由氮气注入炉内进行吹扫，恢复连续退火炉中性气氛的环境。退火炉启动的时序分为三个步骤；N，吹扫、N2注入、HNx注入。

　　为将炉内的空气排净，Nz吹扫时注入炉内氮气体积为5倍炉室体积。

　　N2吹扫通过管路分别连接到预热段、加热段、缓冷段、快冷段及均衡段等炉段。此时因为加热炉控制时序并未启动，炉内压力是通过人工手动控制调节阀开度来维持炉内微正压状态（100～300Pa）。

　　吹扫期间启动台车退火炉内气氛分析时序进行了气氛分析；当吹扫使得炉内氧含量低于4000PPM时可进行燃烧时序启动，点燃烧嘴进行烘炉。此刻，将N，吹扫模式转换为N2注入模式，通过退火炉底部的压力检测装置，控制各段的管道调节阀，调节注入保护气氛流量使炉压稳定达设定值。待炉内温度升高到550℃时，由N，注入模式转换为HNx注入模式，使炉内气氛转变为还原性气氛。

　　当HINx注入模式启动后使得炉内氢气含量达3%时，整条生产线台车退火炉区域具备起车条件。其中N2注入模式也设定为安全模式，如在正常生产时发生意外情况，系统自动切换到N2模式，保护设备和人员的安全。
