铝卷退火炉系统移动通讯的实施应用

　　目前，铝加工业产能不断的提高，过去单一的设备与控制模式已没法生产管理的需求，因此有退火炉厂家设计制定了集中的生产线智能化自动化控制方案，可以更快捷的对生产过程进行管理，不同生产环节、不同设备之间的信息交换、数据通讯交互在整个生产线上。对此，提出的方案与实施如下：

　　1、方案设计：

　　各退火炉与移动料车作单体设备，具有自己单独的PLC系统，但控制系统又需要移动料车与各台炉间进行数据交换。因存有移动设备，因此常规的通过网线连接设备的方法无法实现。本方案采用无线通讯技术，选用W700系列产品是为通讯核心设备，并敷设漏波电缆加强通讯信号牢靠性，可以较好地满足系统通讯要求。

　　方案之中配置了一台SCALANCEW788无线模块作为接入点，它能够通过有线连接交换机与整个控制系统形成统一的以太网网络;漏波电缆是配合接人点使用的一种特定天线，可在复杂无线环境下进行信号覆盖，沿着漏波电缆形成一个定向的锥形无线电场，结合此特性，漏波电缆适用于固定轨道的移动料车的应用。

　　另外，退火炉厂家又配置了一台SCALANCEW748无线模块作为客户端，该模块可用于在无线网络中集成料车的PLC有线以太网的设备。

　　2、具体实施：

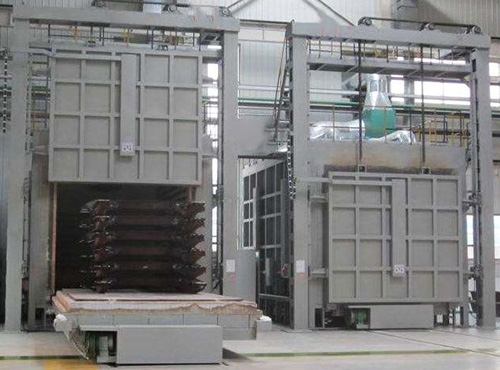

　　无线模块W788作为无线接入端（AP），安装于9台退火炉中间位置，漏波电缆全行程敷设，使得无线信号可以覆盖整个移动料车的移动范围，经过工业网线把AP端接入网络交换机，与整个控制系统处于同一网络环路中;移动料车上安装无线模块W748作为无线客户端（Client），跟随料车一起在无线覆盖范围内移动。通过无线模块W788、W748相互配对，实现了移动料车PLC系统和整个控制系统的通讯传输。

　　3、测试与结论：

　　退火炉厂家将上述方案在工程实践中应用测试得出，运行稳定，通信牢靠，无线覆盖半径为70m，能良好的满足自动控制技术的要求。对于长距离、大规模的移动设备，可以加入无线接入终端（AP）来扩展无线覆盖的范围。安装漏波电缆的要求较为苛刻，须保障开孔面与母头方向垂直，在对于通讯要求不太高的应用场所，漏波电缆也可用全向天线来替代。该通讯方案可推广应用于智能天车、智能仓储等领域。
