井式回火炉构造及其使用过程的浅识

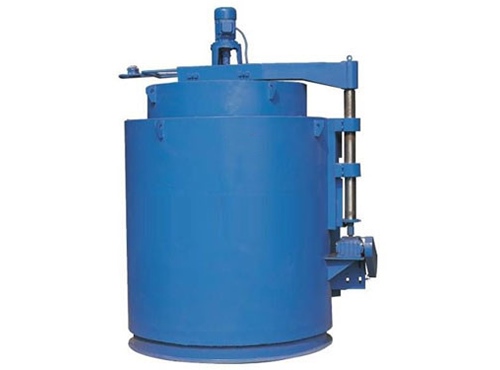

　　井式回火炉是一种结构简单、占地面积较小、回火质量较高的立式连续回火处理炉，其构造及其使用过程如下：

　　该回火炉，包括机架、炉体、加热装置、上料装置、卸料装置，其特征在于∶炉体内设置有上、下平行的多条传动轴，每条传动轴上装有链轮，链轮上装有链条，上、下传动轴之间的链条构成连续回转的U形结构，链条上装有卡具;炉体内分置成加热区、保温区和降温区;炉体下方的机架一侧装有上料装置，另一侧装有卸料装置。

　　该井式回火炉的使用过程为：链条在驱动电机的驱动下以步进方式运动，上料机械手将工件送到上料位置，链条向炉内运动一个工步，此时卡具将工件从上料机械手上带走进入炉体内，当工件依次经过炉体内的加热区、保温区和降温区回火结束从炉子出料位置移出时，等待在岀料位置的卸料机械手将工件托住，然后将工件从卡具上移出转移给后道工序的机械手，工件从炉体进料口和出料口进出时，入口闸板门和出口闸板门同步生产节拍，周期开始，入口闸板门和出口闸板门打开，周期结束，入口闸板门和出口闸板门关闭，避免炉体内热量散出，本实用新型实现了回火工序直接并入整条生产线中，生产效率大大提高。

　　特点是∶

　　该井式回火炉结构简单、占地面积大大减少、只要传统设备占地面积的30%左右、回火均匀、回火质量较高，大大增加了生产效率。
