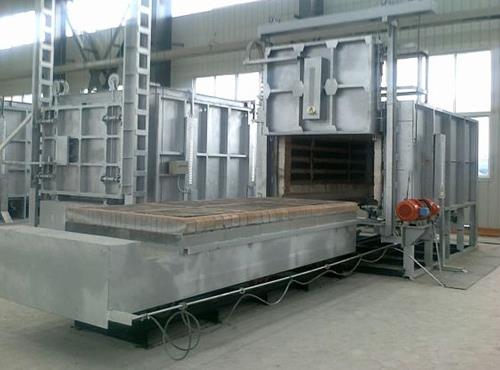

台车炉安全互锁控制系统的控制过程

　　根据生产安全的有关规定，对于容易发生误操作而引发较大安全事故的设备，均应配有相应的措施或防范上误操作设备。本设计针对连续台车退火炉气氛平衡控制系统的使用环境，在台车炉控制系统程序内做了大量的安全互锁条件，利用逻辑互锁程序，防范操作人员误操作或进行危险操作步骤的发生。

　　安全互锁控制如下∶

　　（1）在每步时序操作启动时，HMI画面上都会有询问"是否进行操作"的确认按钮对话框;

　　（2）快冷段气氛分析系统及退火炉原气氛分析系统须同时运行，否则快冷段氢气注入时序不能启动;

　　（3）快冷段氧含量须少于200PPM，否则快冷段氢气注入时序不能启动;

　　（4）台车炉中连续退火路各段炉压须=150Pa，否则快冷段氢气注入时序不能启动;

　　（5）加热段HNx注入流量须=100Nm?/h，均衡段HNx注入流量须=50Nm?/h，否则快冷段氢气注入时序不能启动;

　　（6）为防范注入氢气淤留在风道内，快冷段较少有两个区风机应处于运行状态，否则快冷段氢气注入时序不能启动;

　　（7）带钢运行速度须=30m/min，否则快冷段氢气注入时序不能启动;

　　（8）在快冷段注入氢气正常运行过程中，如果2～7项其中之一不满足或快冷段各区氢气含量检测仪检测氢气=0.1%时，便会触发系统急停，实施安全互锁回路控制。台车炉程序控制系统会立刻切断混合站内氢气管道上的自动安阀，同时打开氢气管上的放散阀，并由氮气吹扫管路向快冷段进行20~40分钟的吹扫，降低氢气浓度到危险值以下。紧急处理策略在发生较大安全故障时自动运行，防范故障后的误操作，能越大限度的消除安全隐患。
