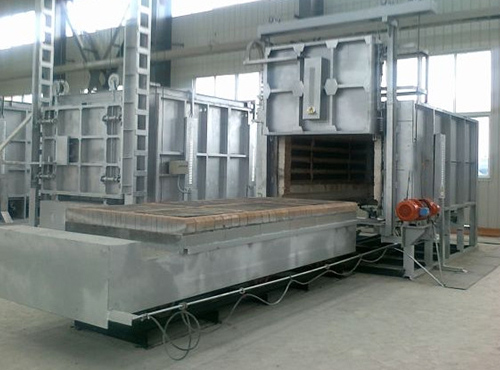

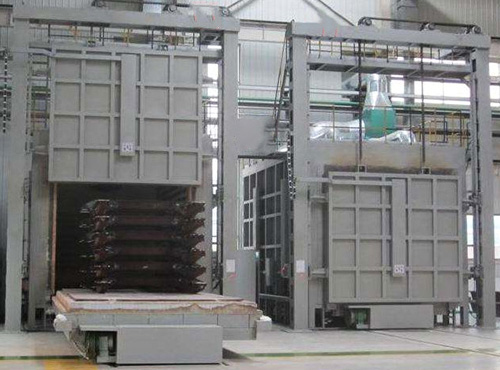

全纤维台车炉自动控制系统的配置应用

　　一、全纤维台车炉体PLC柜：

　　PLC柜主要用于液压、水冷、炉体动作等动作，钢包车运行等和连锁保护、事故监测等系统的数字量和模拟量的快速采集。按生产工艺规范进行处理、显示，并发出报警和保护动作。

　　柜体仪表门装有AC220V、DC24V指示灯，显示PLC电源和继电器电源开关状态

　　柜内选用西门子系列成套PLC模块用于系统逻辑控制。包括:电源、CPU、DI、DOA/D、D/A、通信处理等模块，并提供DC24V直流电源。

　　全纤维台车炉工作时要先合控制柜本体控制电源开关，提供控制柜工作电源，而后要合PLC电源模块的开关，提供PLC系统工作的DC24V工作电源。这时控制柜可按照控制程序正常工作。

　　二、电极升降PLC柜：

　　主要用于电极升降控制。柜体门装有AC220V、DC24V的电源指示灯，显示PLC模块电源的开关状态，显示继电器电源的开关状态，及一个控制PLC柜的电源开关。

　　柜内选用西门子系列成套PLC模块进行电极升降系统控制。包括:电源、CPU、DI、DO、A/D、D/A、通讯处理等模块，并提供DC24V直流电源。

　　柜内装有高精度、低噪音的三相弧压、弧流混合变送器和提供变送器所需的电源。

　　PLC柜均采用前后开门。将人为操作的器件和显示仪表均安装在主操作台上。

　　全纤维台车炉控制柜工作时要先合控制柜本体控制电源开关，提供控制柜工作电源，而后要合PLC电源模块的开关，提供PLC系统工作的DC24V工作电源。这时控制柜可按照控制程序正常工作。
