高温退火炉控制系统中部分系统的设计

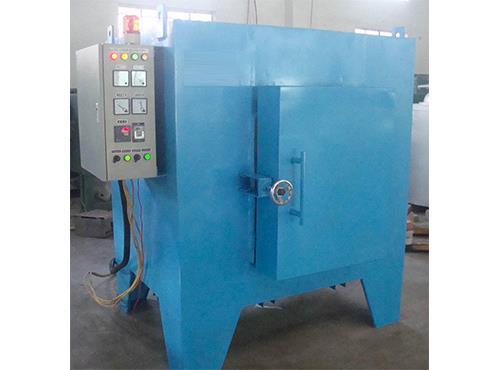

　　据悉，高温退火炉主要用来对鲜有金属材料金属材料如:钛、锆等的真空式退火，光亮处理等热工工艺。设备主要由:真空系统，炉体系统，强冷系统，传动系统，电气控制系统，以及外围设备组成。

　　该退火炉的真空系统由6套K-600T高真空机组组成，其功能是对炉体抽空与真空的维持;待处理的金属材料在炉体内进行加热处理，强冷系统对炉体内处理完的工件进行气氛保护下的强制冷却，控制系统负责完成上述工艺流程，并具有完好的报警显示与处理功能。控制系统主要有主电路、 OMRON CJ系列PIC与MACS系列DCS控制系统组成。

　　一、高温退火炉中控制系统的主回路：

　　主回路主要有两部分组成:由断路器，接触器，热保护器等组成保护电路实现对真空泵、阀门等的顺序控制与安全连锁;由断路器、快熔、交流调功器、低压式大电流变压器等元件实现对加热区的恒温、恒功率控制。

　　二、真空与强制冷却控制系统的硬件结构：

　　真空与强制冷却控制系统控制器采用CJ1系列PLC，CPU为CJG42H，共有电源模块CJW-PA205R2块，输入模块CJW-ID2119块，输出模块CJW-OC2117块，IO控制单元CJW-ICl011块，IO接口单元CJIW-Ⅱ1011块，IO连接电缆CS1WCN7131根。高温退火炉中的输入模块用于将现场需要采集的开关量，模拟量等信号引进CPU进行处理，输出模块用于将CPU处理后的开关量、模拟量等信号引到现场，处理具体的对象、接线方式及布局参考CJI硬件手册。
