全纤维台车炉电控系统的设置与操作方法

　　配电柜是全纤维台车炉的用电系统的操作平台，在配电柜的盘面上布置的电气配件从上至下是∶三相电源指示灯6个，0-450V电压表一块，0-400A电流表6块，TCW32B可编程温控仪2块，纸带式电子打印记录仪一台。在往下一行是主令开关、二个升温按钮、两个停止按钮、炉门开按钮、炉门关按钮、进车按钮、出车按钮。柜内的主要配件有DZ系列空气开关630A两件，电流互感器6件，KS1000A双向可控硅及散热器6件，120轴流风机6件，中间继电器JZ71件，10A交流接触器4件等。分度号K型热电偶两只，分别从炉体顶部的前、后插入全纤维炉内，用补偿导线接在配电柜上的温控仪表上。用95平方铝芯导线16根分成8组，其中6组从可控硅接在炉内电阻带上，另外两组从配电柜0线接线柱接到全纤维台车炉的炉底座上。其操作方法大致如下∶

　　接线，电源线ABC三相接在柜内的空气开关上，零线接在柜内的零接线柱上。

　　合上空气开关后，仪表盘电源指示灯亮，证明电源已接通，扭动主令开关钥匙，电压表指针指在220V的刻度上，温控仪表灯亮，全机处于工作准备状态。

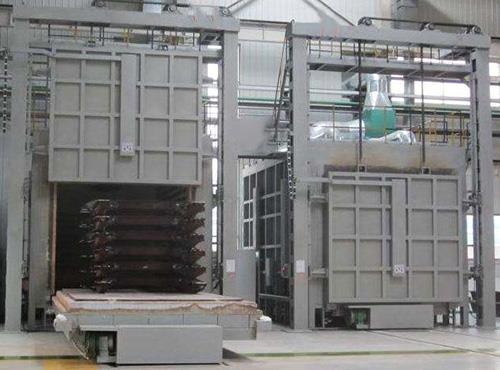

　　按动炉门开按钮，炉门电机带动炉门向上升起，就位后自动停下，再按动出车按钮，台车电动机通电使台车从炉门处行至炉外，自动停下。

　　装上工件，把需要热处理的工件用吊车吊装到台车的承载面上，轻轻放下，不能高出既定范围，受热后容易滑动的工件要放牢靠，小型工件装入料框内不要高过框的宽与高。

　　工件装完后，按动进车按钮，台车从原路驶回炉体内，就位后停下，然后按动炉门关按钮，炉门下降关闭。

　　升温曲线的设定，升温时间和温度台阶可编程50段，以及炉温打印记录等可参见仪表使用说明书操作。

　　在完成各项编程设定后，按下两个升温按钮，全纤维台车炉内通电升温，升温指数按编制程序在P窗口内显示出来，注意观察，同时对电压表的电压数、各电流表的电流量是否平衡也需要留意，在依次完成升温、恒温及降温之后，按下两个停止按钮，全纤维炉内断电停机。
